解析取組みの背景
気象庁によると地球温暖化に伴い、強い台風の発生が増加すると報告されてます。
オオサカネームは日々強い看板の製造を追求していますが、その目標強度と安全率が不明確でした。
そこで私達はCAEを導入し強度と安全率を明確にする取り組みを進めております。
POPEYE 2022年12月号掲載記事
構造の提案事例
風速60m/sを受けるサインの場合

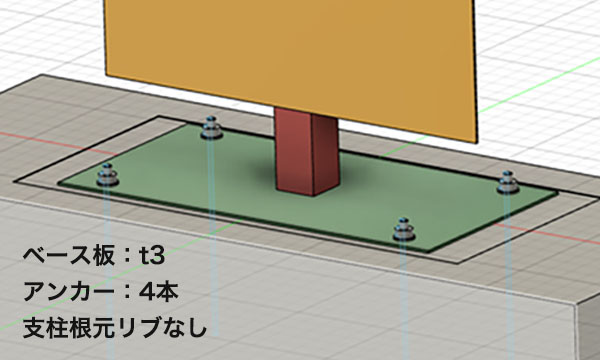

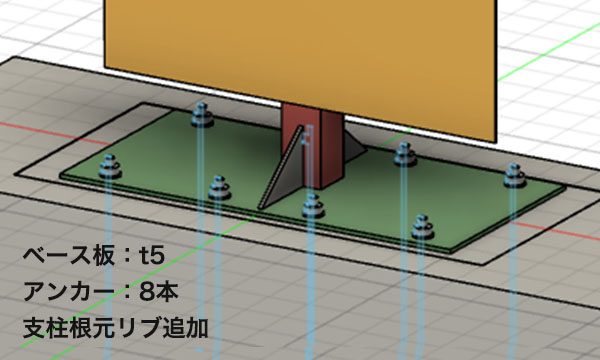

オリジナル | オオサカネーム提案 | |
---|---|---|
構造 | ![]() | ![]() |

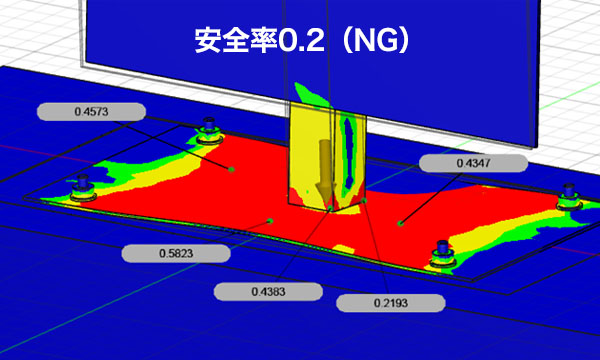

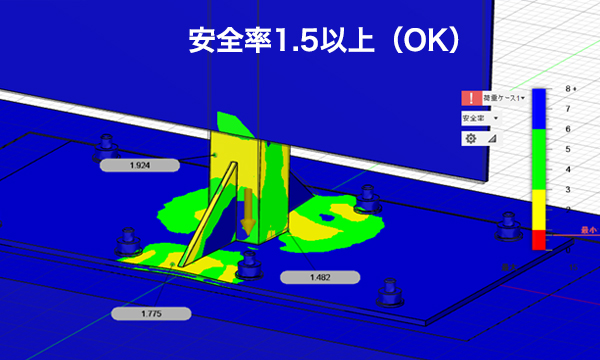

解析結果 | ![]() | ![]() |

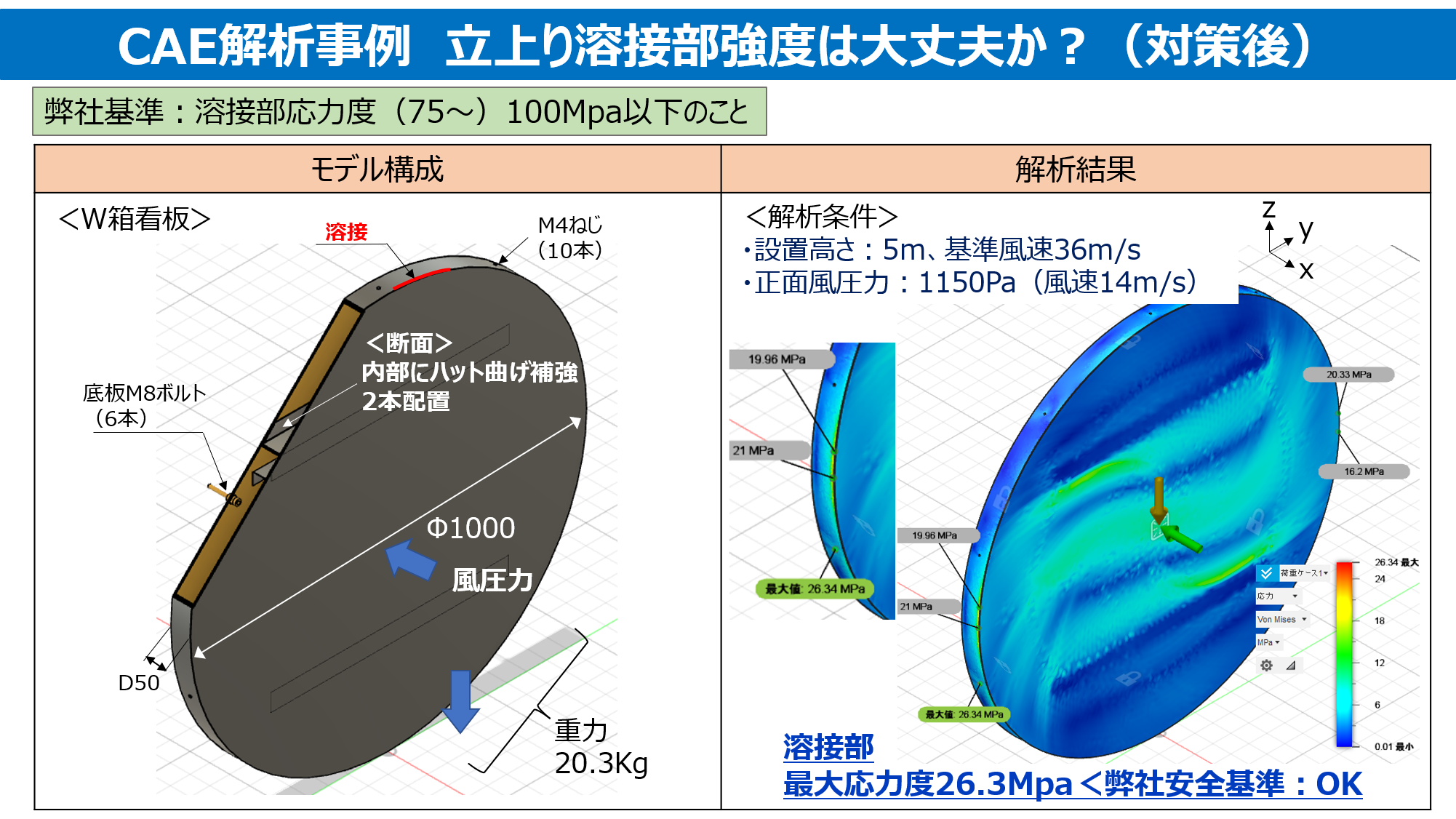

構造解析事例
1. 箱文字構造解析事例

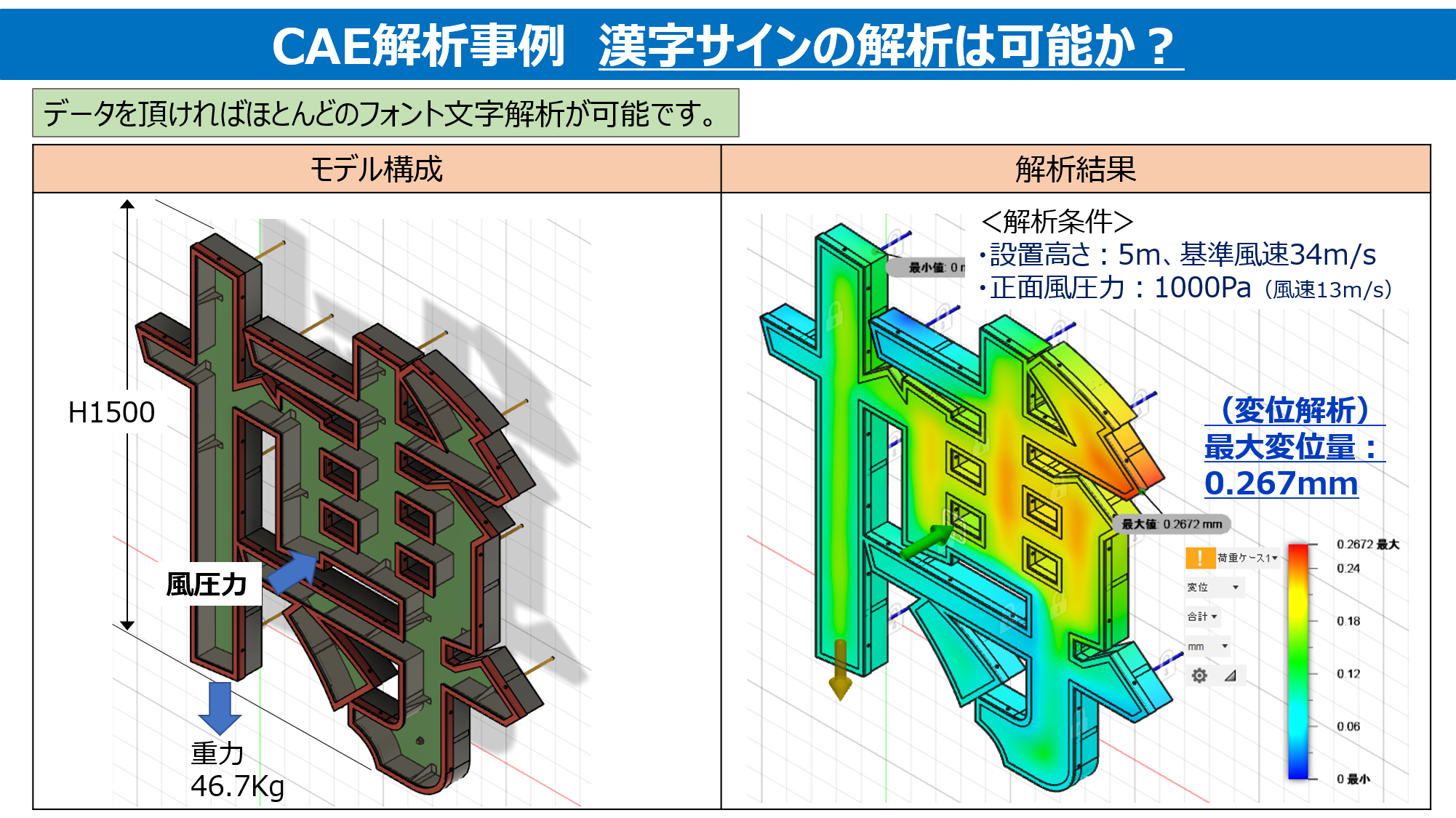

2. リング付き箱文字(漢字フォント)解析事例

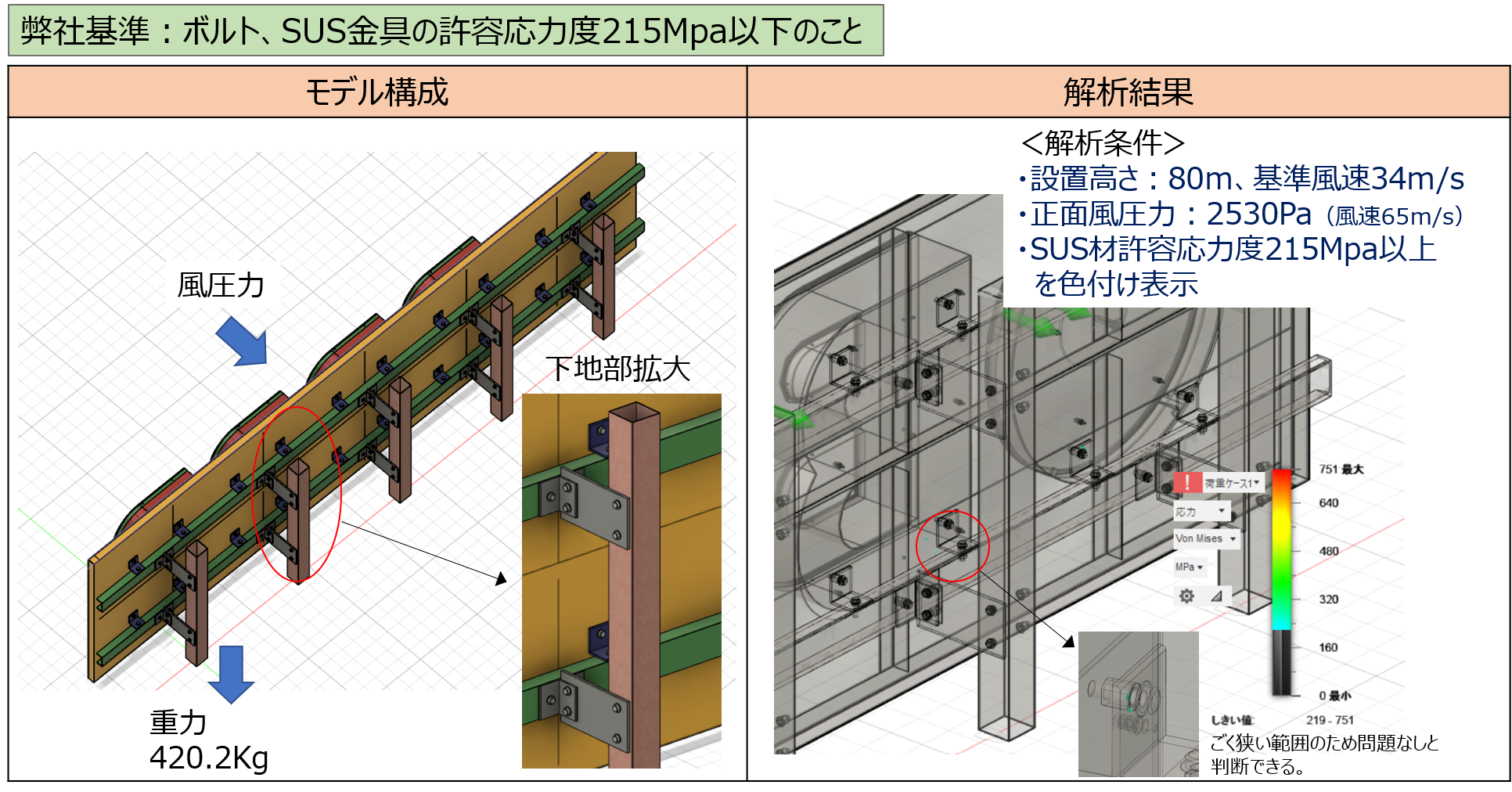

3. 下地構造の解析事例

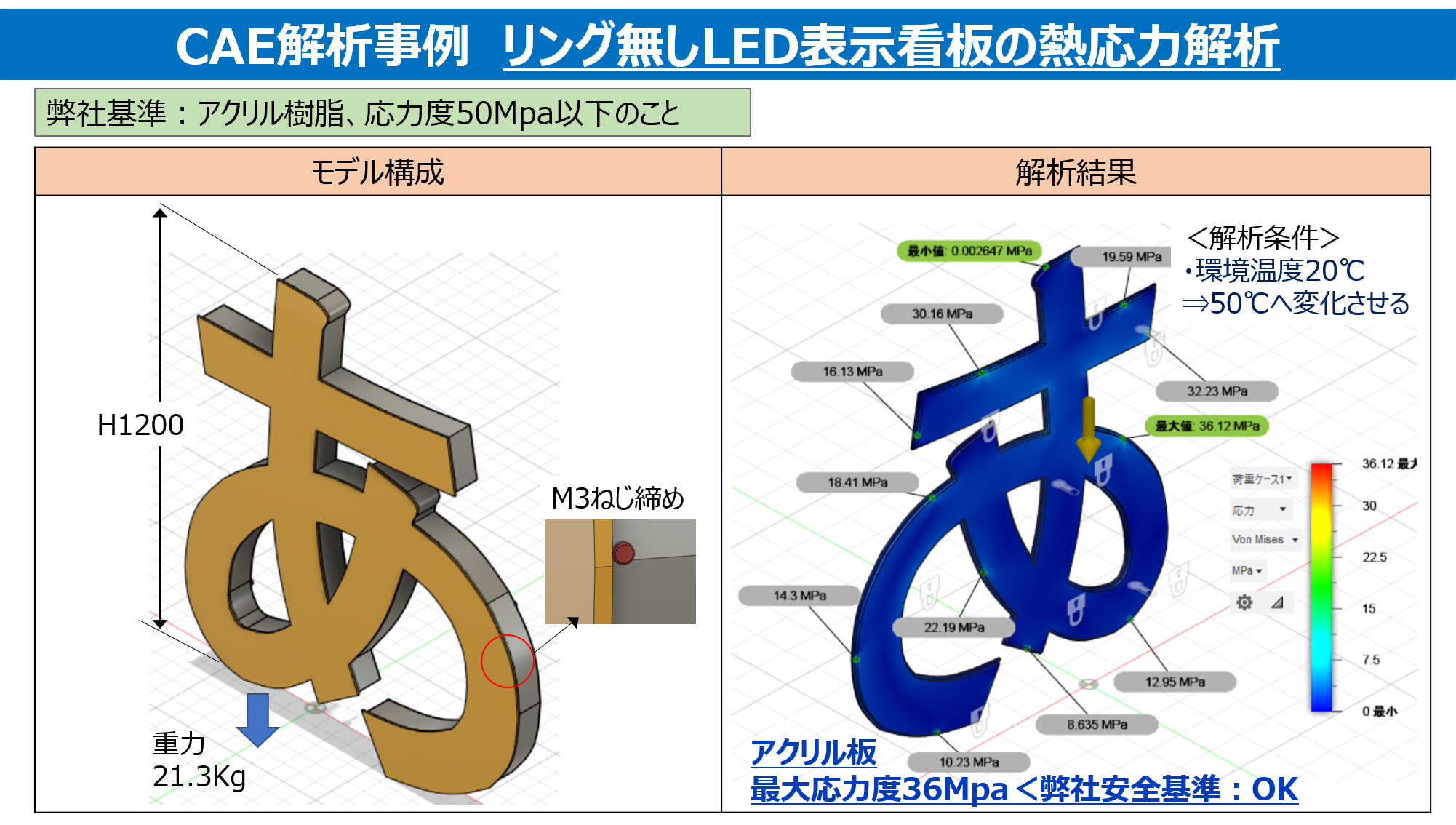

4. リングなしLED表示看板の熱応力解析事例
