正面発光
製作仕様
| 最小線幅 | 0.8mm |
|---|---|
| 最小文字高 | 30mm （発光面0.8mm時、60mm必要） |
| 最大文字高 | 500mm |
| 厚さ | 15/20/30mm （正面発光面7mm以下は20mm） |
| 仕様 | 正面：発光 側面/裏面：指定色塗装 |

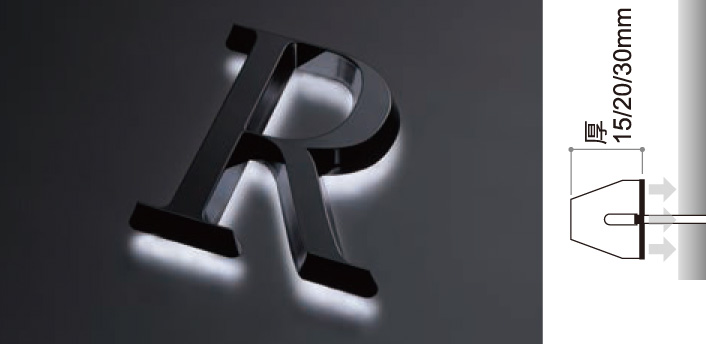

背面発光
製作仕様
| 最小線幅 | 0.8mm |
|---|---|
| 最小文字高 | 30mm |
| 最大文字高 | 500mm |
| 厚さ | 10/15/20/30mm |
| 仕様 | 背面：発光 側面/正面：指定色塗装 |

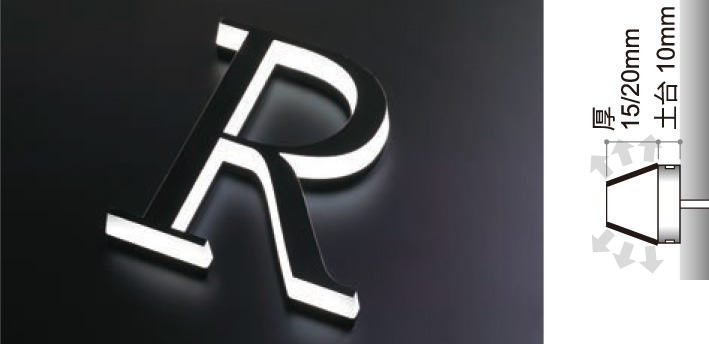

側面発光
製作仕様
| 最小線幅 | 5mm |
|---|---|
| テーパー角度 | 8°/16° ※線幅6mm以下は8°不可 |
| 最小文字高 | 30mm |
| 最大文字高 | 500mm |
| 厚さ | 25/30mm |
| 仕様 | 正面：指定シート貼り/t1～t3ステンレス鏡面・HL貼り合わせ 側面：発光 土台：指定色塗装 |

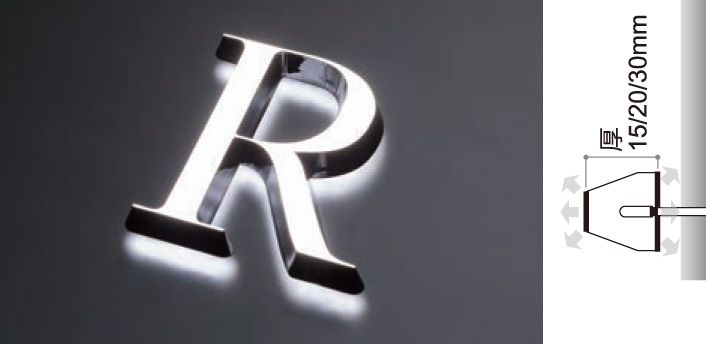

正面背面発光
製作仕様
| 最小線幅 | 0.8mm |
|---|---|
| 最小文字高 | 30mm （発光面0.8mm時、60mm必要） |
| 最大文字高 | 500mm |
| 厚さ | 15/20/30mm （正面発光面7mm以下は20mm） |
| 仕様 | 正面/背面：発光 側面：指定色塗装 |

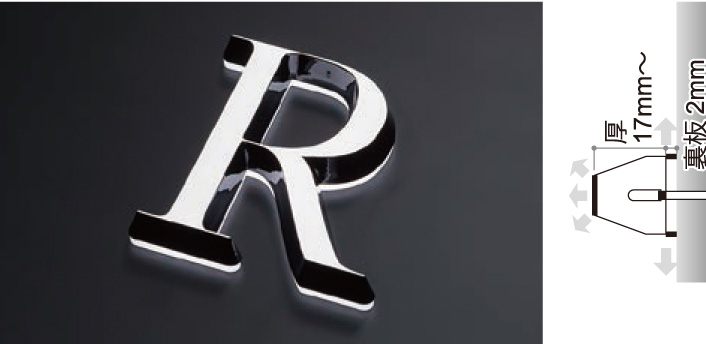

正面裏板側面発光
製作仕様
| 最小線幅 | 0.8mm |
|---|---|
| 最小文字高 | 30mm （発光面0.8mm時、60mm必要） |
| 最大文字高 | 500mm |
| 厚さ | 17mm～ （正面発光面7mm以下は22mm） |
| 仕様 | 正面/裏板側面：発光 側面：指定色塗装 裏板背面：遮光 |

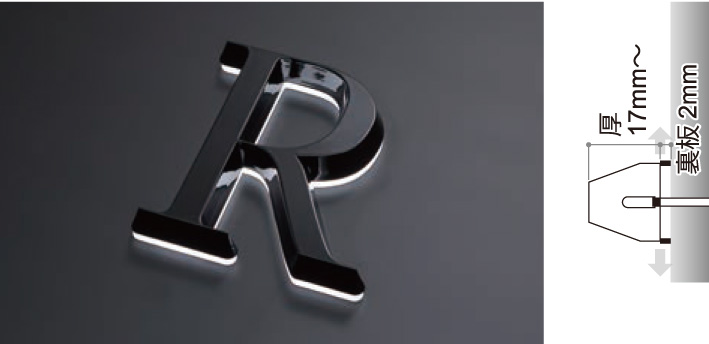

裏板側面発光
製作仕様
| 最小線幅 | 2mm |
|---|---|
| 最小文字高 | 30mm |
| 最大文字高 | 500mm |
| 厚さ | 17mm～ |
| 仕様 | 裏板側面：発光 正面/側面：指定色塗装 裏板背面：遮光 |

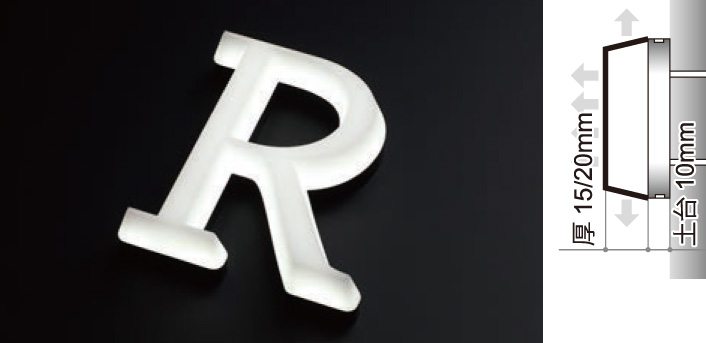

正面側面発光
製作仕様
| 最小線幅 | 5mm |
|---|---|
| テーパー角度 | 8°/16° ※線幅6mm以下は8°不可 |
| 最小文字高 | 30mm |
| 最大文字高 | 500mm |
| 厚さ | 25/30mm |
| 仕様 | 正面/側面：発光 土台：指定色塗装 |

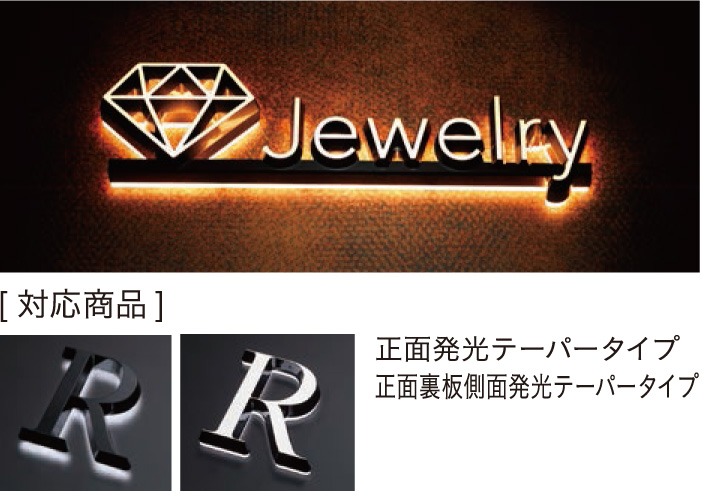

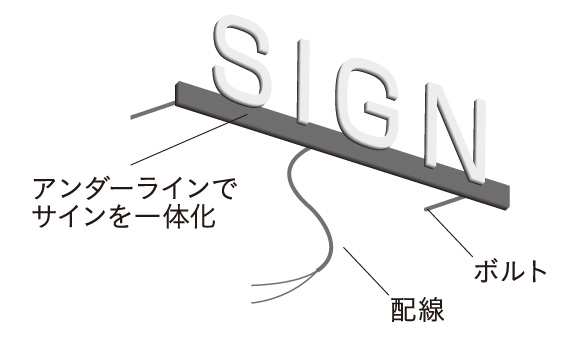

ライン仕様一体型で、配線がひとつにまとまる
アンダーラインで複数の文字を繋げて一体に。
発光面は最細0.8mm、最大文字高400mm。
文字単位での固定がなく、配線や固定用ボルトの数も少なく施工の手間が大幅に軽減されます。
